14.0 Бортовое электрооборудование

Бортовое электрооборудование

Спецификации

Тип системы

12 В, с заземлением по отрицательному полюсу

Реле и предохранители

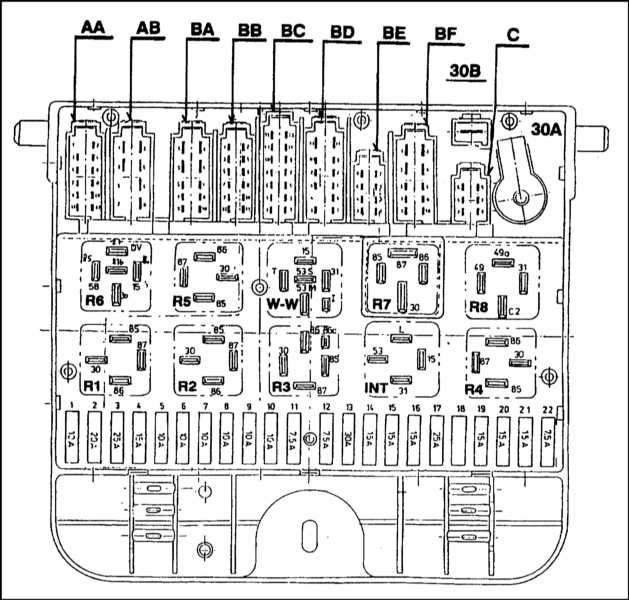

Монтажный блок предохранителей

Реле

R1	Реле включения дальнего света
R2	Реле включения передних противотуманных фар
R3	Реле включения задних противотуманных фонарей
INT	Реле переключения режимов функционирования заднего стеклоочистителя
R4	Реле обогрева заднего стекла
R5	Реле системы впрыска Mono-Motronic
R6	Реле блокировки системы зажигания (при открытой двери - только на некоторых моделях)
W-W	Реле переключения режимов очистителей ветрового стекла
R7	Реле разгрузки замка зажигания (Х-реле)
R8	Реле единого замка

Предохранители

1	Цепи блока управления Mono-Motronic
2	Цепи передних и задних стеклоочистителей
3	Цепи вентилятора\отопителя
4	Цепи бензонасоса, инжектора(ов) впрыска топлива, лямбда-зонда
5	Цепи ближнего света правой головной фары
6	Цепи ближнего света левой головной фары и контрольной лампы
7	Цепи правой противотуманной фары
8	Цепи левой противотуманной фары и контрольной лампы
9	Цепи дальнего света правой головной фары
10	Цепи дальнего света левой головной фары и контрольной лампы
11	Цепи правого габаритного огня
12	Цепи задних противотуманных фонарей
13	Цепи обогревателя заднего стекла и контрольной лампы
14	Цепи стоп-сигналов
15	Цепи внутреннего освещения и противоугонной сигнализации
16	Цепи единого замка
17	Цепи электромотора привода вентилятора системы охлаждения и звукового/светового сигнала
18	Резервный
19	Цепи датчика-выключателя уровня тормозной жидкости и подсветки приборов
20	Системы зажигания Mono-Motronic
21	Резервный
22	Цепи правого габаритного огня и аудиосистемы

Лампы, Вт
Наружные осветительные и сигнальные приборы
Головные фары	60/55 (тип Н4)
Передние противотуманные фары	55
Передние габаритные огни	5
Указатели поворотов	21
Боковые повторители указателей поворотов	5
Стоп-сигналы/задние габаритные огни	21/5
Огни заднего хода	21
Задние противотуманные фонари	21
Подсветка номерного знака	5
Внутренние осветительные приборы
Лампы освещения салона при открывании дверей	10
Лампа освещения багажного отделения	10
Лампы подсветки приборного щитка:
Синие патроны	1.2
Зеленые патроны	2
Электромотор привода стеклоочистителей
Модели выпуска до 1991 г.	PAL 443 122 159 014
Модели выпуска с 1991 г.	PAL 443 122 205 014
Усилия затягивания резьбовых соединений	Нм
Крепеж сборок подушек безопасности:
Гайки крепления блока управления	9
Винты крепления сборки водительской подушки безопасности	6
Сборка пассажирской подушки безопасности
Гайки опорного кронштейна	15
Крепежная гайка	6
Очистители ветрового стекла и компоненты их привода:
Шпиндельные гайки тяг	5
Шпиндельная гайка приводного мотора	12
Гайка рычага стеклоочистителя:
Очиститель заднего стекла	7
Очиститель ветрового стекла	9
