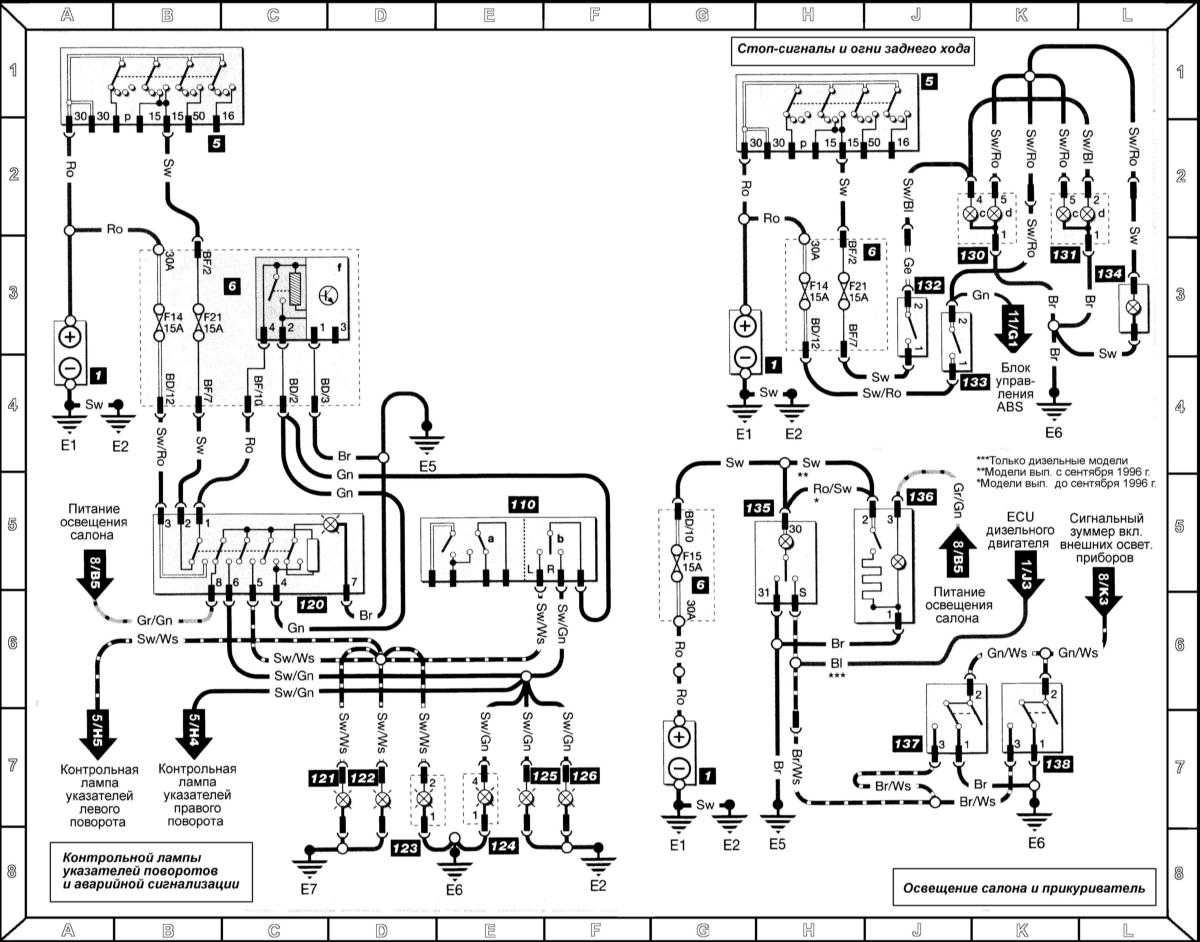

Автомобиль Skoda Felicia (Шкода Фелиция)Все автомобили » Skoda Felicia (Шкода Фелиция) . 14.24.9 Стоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализацииСтоп-сигналы, огни заднего хода, освещение салона, прикуриватель, контрольной лампы указателей поворотов и аварийной сигнализации
Обозначение компонентов 1 — Батарея 6 — Монтажный блок реле/предохранителей f = реле передних противотуманных фар 110 — Комбинированный переключатель а = ближний свет/мигание головными фарами b = указатели поворотов 120 — Выключатель аварийной сигнализации 121 — Боковой повторитель указателя левого поворота 122 — Передний указатель левого поворота 123 — Задний указатель левого поворота 124 — Задний указатель правого поворота 125 — Передний указатель правого поворота 126 — Боковой повторитель указателя правого поворота 130 — Левый задний комбинированный фонарь с = огонь заднего хода d = стоп-сигнал 131 — Правый задний комбинированный фонарь с = огонь заднего хода d = стоп-сигнал 132 — Датчик-выключатель огней заднего хода 133 — Датчик-выключатель стоп-сигналов 134 — стоп-сигнал верхнего уровня 135 — Передний салонный светильник 136 — Прикуриватель 137 — Выключатель водительской двери 138 — Выключатель пассажирской двери |
